CD-Ⅰ型消防自動車

cd1_main

CD-I型消防ポンプ自動車は、キャブオーバーダブルキャブの2t・3tシャシを使用した全国で最もたくさん配備されている消防車です。シャシには2輪駆動4輪駆動があり、しかもホイルベースは長短を選ぶことが出来ます。キャブ内のスペースには余裕があり運転もしやすくなっています。小さい車両ながらも積載スペースに余裕があり、たくさんの消防資機材を積載することが可能です。弊社のCD-I型消防自動車は、標準車でも最新の機能を備えておりますが、さらにオプションも多々用意されており、幅広い艤装が可能です。

特長

スイッチパネル

オーバーヘッド型集中スイッチパネルが標準装備されています。

高い操作性

消防用電装品が運転席前部オーバーヘッド部に集中配置されているため、非常に操作しやすく、余裕をもって操作ができる安全性を考慮したシステムとなっています。

使い易いスイッチパネルの配置

スイッチパネルは、スイッチ及びアンプ取付スペースの他、予備スペースを用意してあります。オプションにてカセット・無線機類も一体型に組み込めるため、機能性が向上したデザインです。

容易な保守点検

消防用電装品のヒューズは左側1ヶ所にまとめられ点検が容易です。


APU揚水装置

APU揚水装置

真空ポンプの操作位置には、揚水機能とモニターが一体化したAPU揚水装置が標準装備されています。

操作パネル

揚水を行うための真空ポンプ操作スイッチと、ポンプ配管図に組み込まれた大変見易いモニターランプにより構成されているため、ポンプの状態を容易に監視しながら操作ができます。

警報機能

真空ポンプ作動後30秒で揚水完了しない場合は、モニターランプの点滅と同時にブザーで警報します。

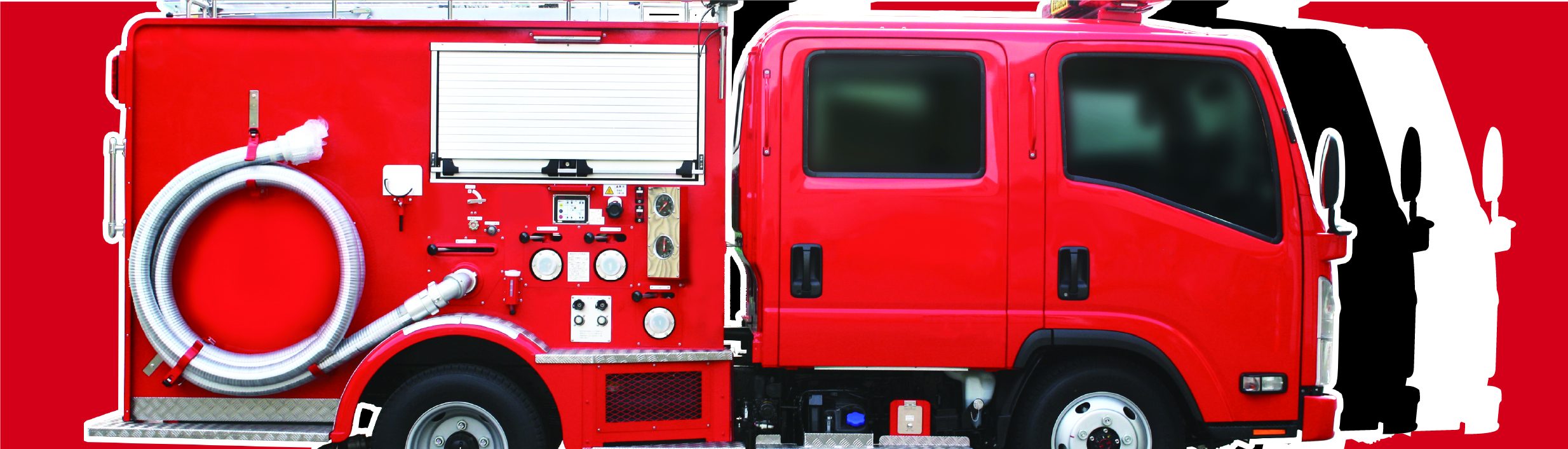

Fire Quick[ファイヤークイック]

揚水時間5秒台を実現した高性能ポンプ

揚水時間の大幅短縮を実現

利便性を追求した艤装

操作性に優れたパネル配置
  • 計器やコックなどをコンパクトにまとめ、少ない動作で操作可能
  • 縦型の計器を斜めに張り出すことで、前方の放水状況の安全を監視しながら計器の確認が容易
  • 計器はLED照明付で暗闇における緻密な操作が可能

操作性に優れたパネル配置

安全性を考慮した吸管の展張
  • リヤーサイドステップをカットし、吸管を収納状態から真下に下ろすことで、低い位置での展張を実現。操作員の作業性、安全性を確保

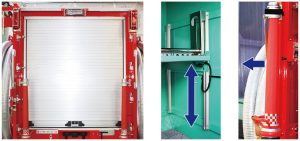

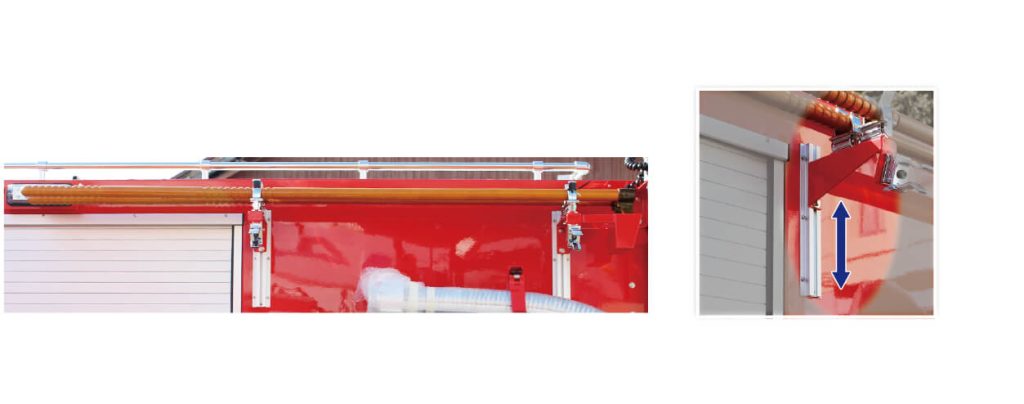

取り出しやすい可動式とび口
  • とび口に可動式ブラケットを採用し、操作員の身長に合わせた高さ調整が可能
  • ブラケットに角度をつけ、ワンタッチ操作で着脱可能。よりスムーズな消火活動を手助け

大容量で使いやすい資機材収納
  • 後部資機材収納ボックスはシャッターを採用し、間口を大きく確保
  • ホース収納部の棚は取り出しやすさを考慮した可動棚を採用
  • 管そうは手前に引くだけで簡単に取り外し可能

その他装備品

ファイヤークイック その他装備品 揚水装置

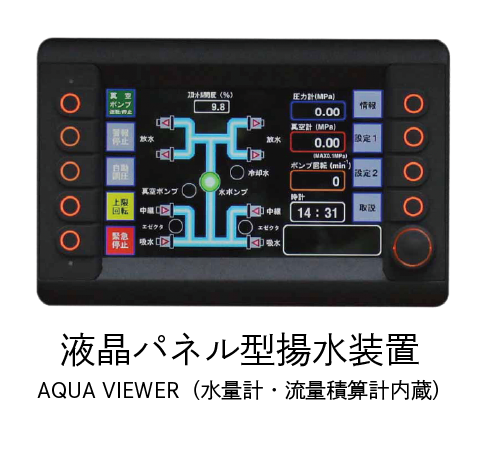

液晶パネル型揚水装置アクアビューワ
ファイヤークイック その他装備品 側面資機材収納ボックス
ファイヤークイック その他装備品 左右キャブ下サイドステップ
ファイヤークイック その他装備品 大型サイドステップ
ファイヤークイック その他装備品 カノー式ホースカー

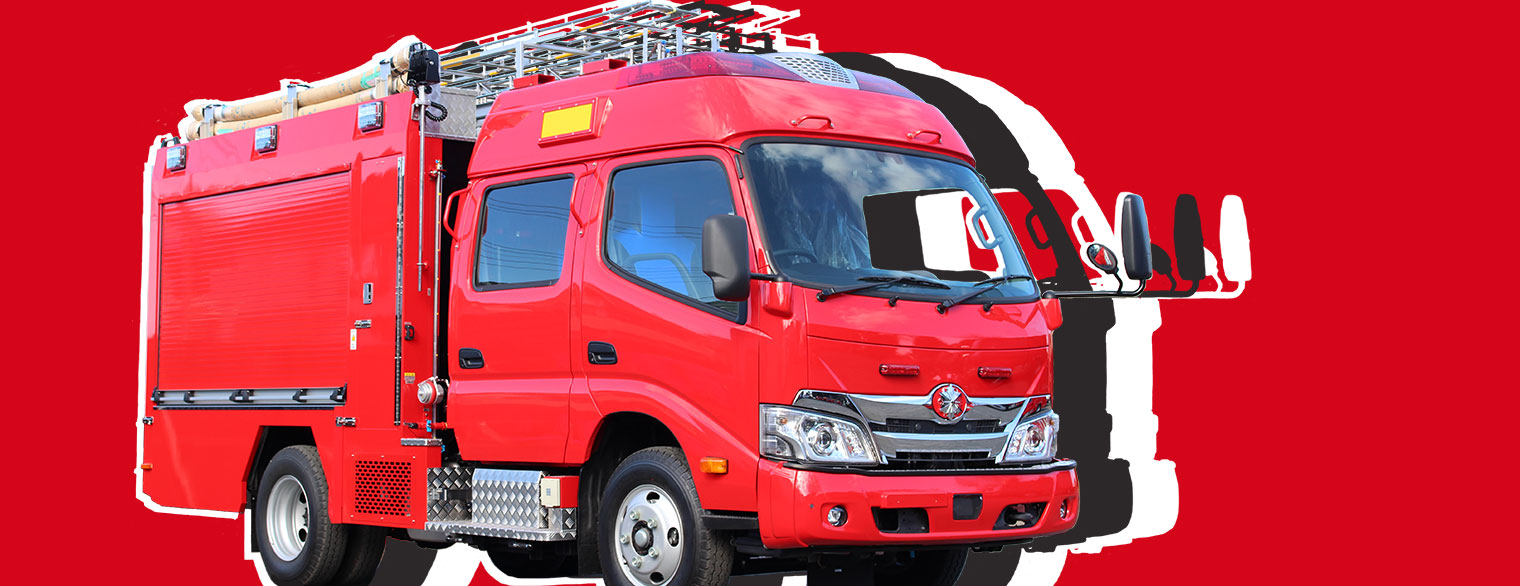

オールシャッタータイプ

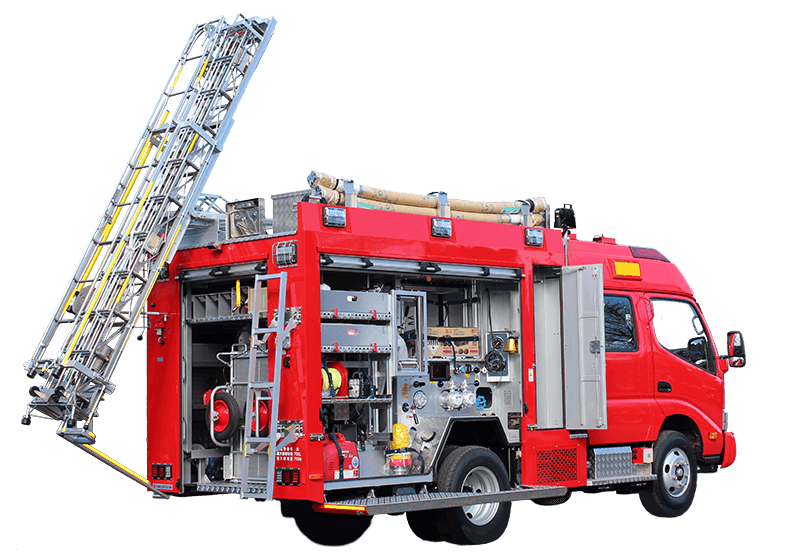

オールシャッタータイプ

多様化する消防活動に対応

1台であらゆる消火活動に対応できる多機能型消防ポンプ自動車。
初期消火活動、狭隘地での活動に有効で、かつ大幅に収納力をUP。

多機能型消防ポンプ自動車

選べる3タイプ

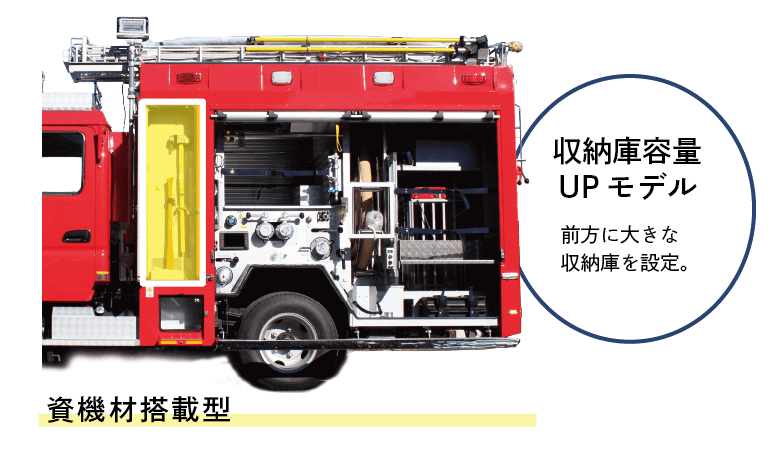

資機材搭載型

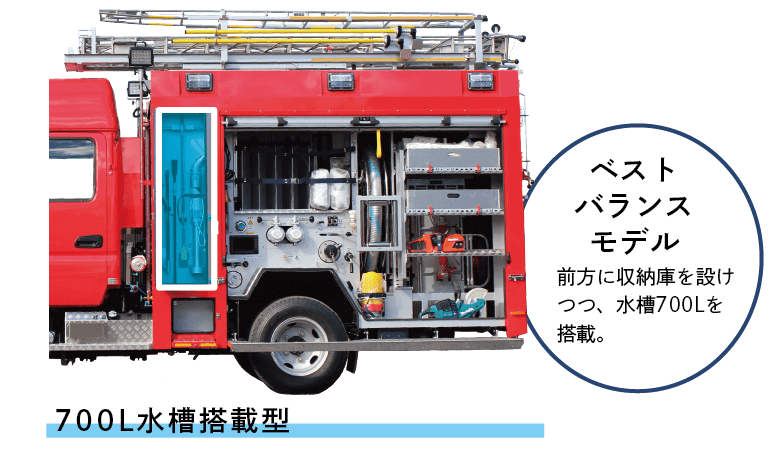

700L水槽搭載型

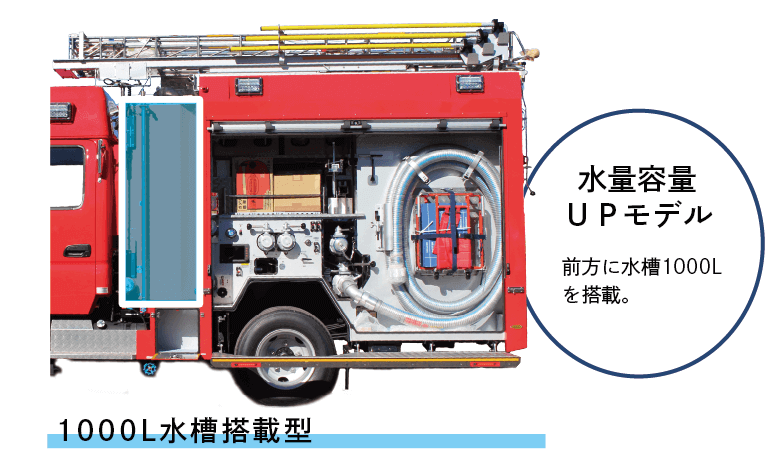

1000L水槽搭載型

使いやすいレイアウト

豊富なバリエーション

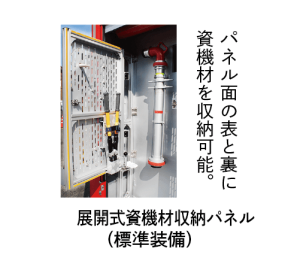

  • 展開式資機材収納パネル(標準装備)

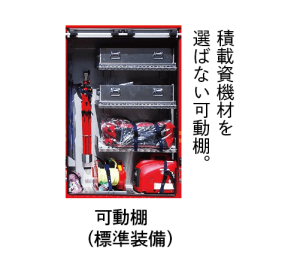

  • 可動棚(標準装備

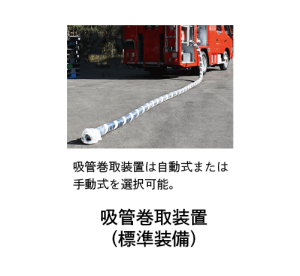

  • 吸管巻取装置
(標準装備)

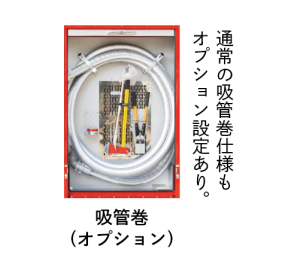

  • 吸管巻(オプション)

その他装備品

  • 液晶パネル型揚水装置アクアビューワ
  • ハイルーフ
  • カノー式ホースカー
  • 空気呼吸器取付装置

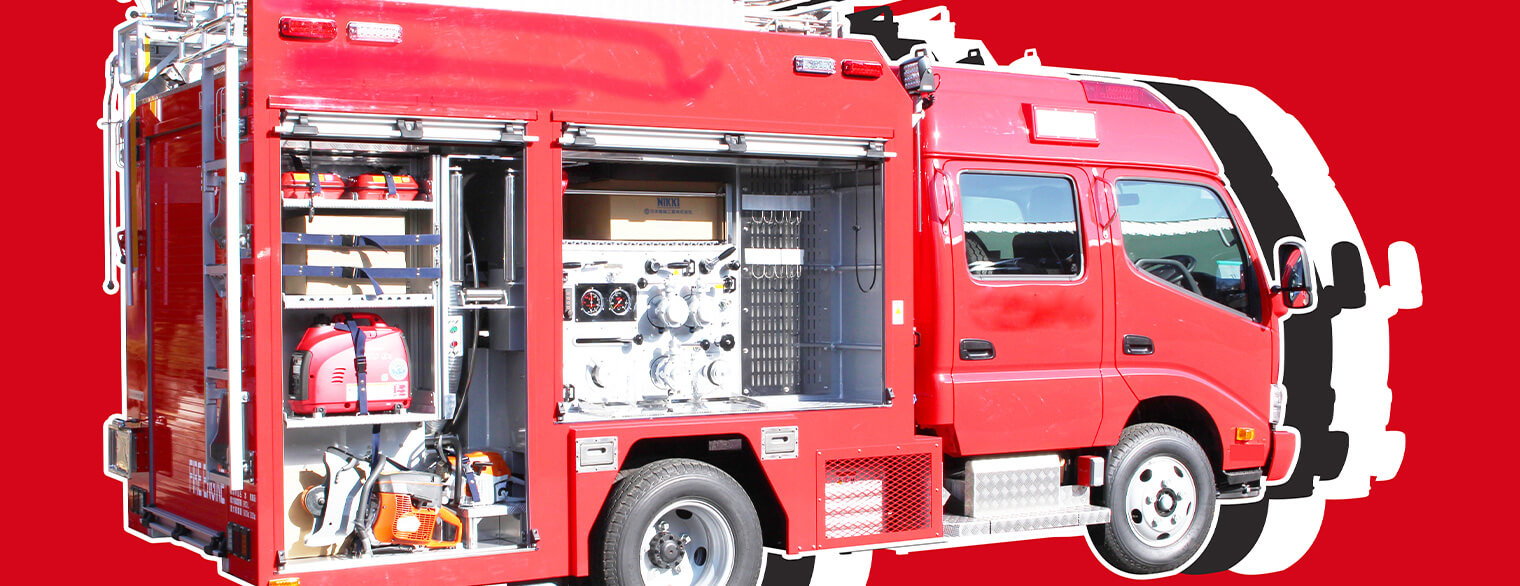

PP attacker[PPアタッカー]

耐久性と軽さに優れたオール P P ボディ

軽量化による容量と走行性を両立させた設計

水槽だけでなくボディにもPP材を採用し、安定した走行性を維持しながら最大で1200Lの水を積めるようになりました。
たっぷりの水槽容量を確保できる1200Lタイプと資機材収納を重視した900Lタイプから選べます。

耐久性が高いから長く使えて環境にやさしい
耐腐食性

錆びはもちろん薬品にも強く、泡消火薬剤や融雪剤、万一のバッテリー液漏れの影響も受けない素材です。

耐熱性

その耐熱性からエンジンルーム内の各機器にも使用されており、高温の環境下でも変形しません。

耐衝撃性

高い耐衝撃性でタフに使えます。

たくさん入って使いやすい

資機材をたくさん積めるよう、コック類をコンパクトにまとめ、棚を可動式にすることで使いやすくなりました。
吸管は手動と自動で選べる巻取り装置付きで、スムーズに展張・収納可能です。

積む資機材を選ばない可動棚
呼管は自由な方向に展張できます。

バリエーションは選べる5種類

  • シャッタータイプ ホースカー搭載型(油圧式)
  • シャッタータイプ ホースカー搭載型(手動式)
  • シャッタータイプ資機材収納ボックス型
  • 開放タイプホースカー搭載型(油圧式)
  • 開放タイプホースカー搭載型(手動式)
ホースカーも選べる

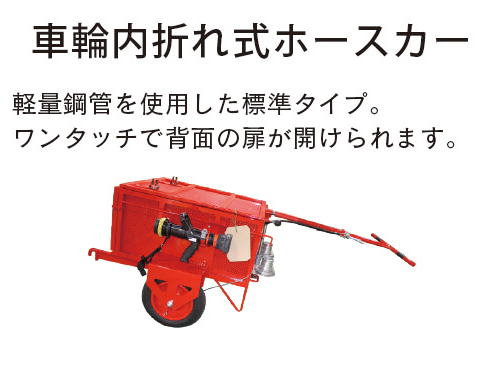

  • 車輪内折れ式ホースカー

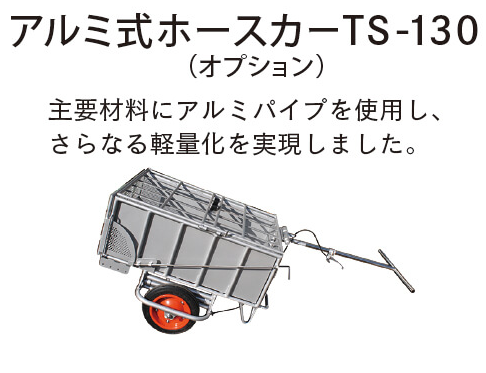

  • アルミ式ホースカー

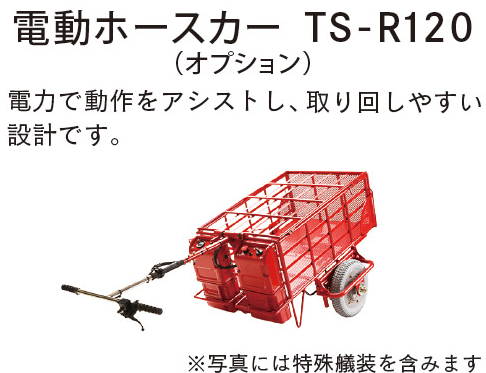

  • 電動ホースカー

その他装備品

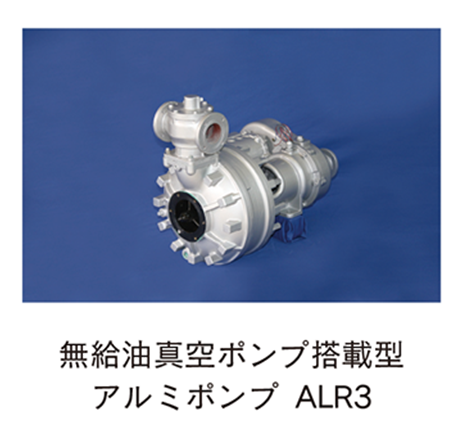

  • 無給油真空ポンプ搭載型アルミポンプ
  • 液晶パネル型揚水装置アクアビューワ

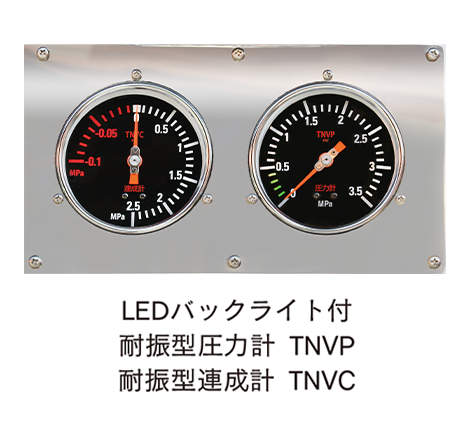

  • LEDバックライト付き大振型圧力計TNVP 耐震型達成計TNVC

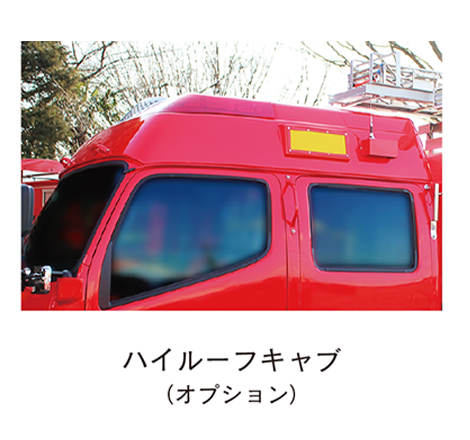

  • ハイルーフキャプ

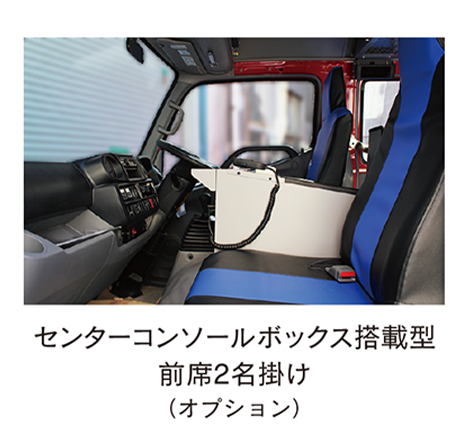

  • センターコンソールボックス搭載型2名掛け
  • 空気呼吸器取付装置 ウォーカーウェーブラケット

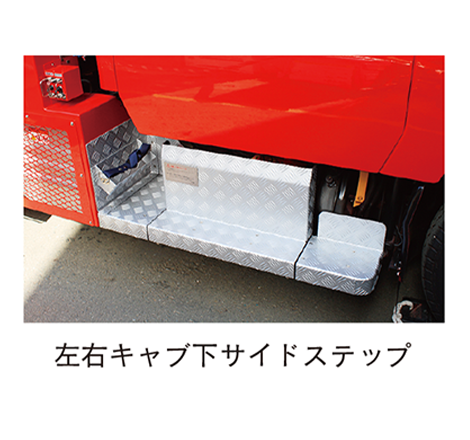

  • 左右キャブ下サイドステップ

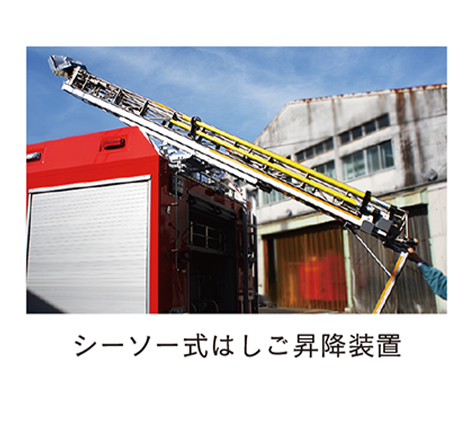

  • シーソー式はしご昇降装置


主要諸元

CD-Ⅰ型消防自動車 主要諸元

CD-Ⅰ型消防自動車 主要諸元
シャシ ダブルキャブ型 ホイルベース 2m以上
ポンプ 日本機械工業製R-3型 A-2級
真空ポンプ 日本機械工業製 VBL20型
吸水口 ボール式コック付 75mm左右各1口
中継吸口 ボール式コック付 65mm左右各1口
放水口 ボール式コック付 65mm左右各2口
定員 5名以上

CD-Ⅰ型消防自動車 取付品及び取付装置

ポンプ圧力計
(左右各1個)
2
ポンプ連成計
(左右各1個)
2
エンジン回転計
(シャシ付)
1
エンジン油温計
(シャシ付)
1
赤色警光灯 2
電子サイレン
(警鐘、拡声マイク付)
1
サーチライト 1
標識灯 1
計器灯 2
ポンプ室、エンジン室灯 各1
署(団)マーク 1
後退警報ブザー
(シャシ付)
1

※車輌寸法、車輌総重量は標準仕様のものです。Web上に掲載されている写真とは異なります。
●このWeb上に掲載されている写真及び情報は、製品の改良のため予告なく変更することがあります。

CD-Ⅰ型消防自動車 積載品及び付属品

吸管
(75mm×10m・金具ACエルボ付き)
2
吸口ストレーナー 2
吸管ストレーナー 2
中継口ストレーナー 2
吸管ちりよけ籠 2
吸管枕木 2
吸管ロープ
(10mm×15m)
2
消火栓媒介金具 1
中継口媒介金具 2
消火栓開閉金具 1
吸管スパナ 2
管鎗
(65mm×500mmAC製)
2
ノズル
(20mm・23mm・26mmAC製)
計3
可変噴霧ノズル 1
吐水口媒介金具 4
とび口(1.8m) 2
金てこ 1
剣先スコップ 1
はしご
(二つ折り4.2m鋼管製)
1
車輪止 2
消火器
(粉末ABC6kg型)
1
ポンプ工具
(グランド用、冷却水ストレーナ用)
各1
ホース延長用資機材
(ホースカー・CD-II Hのみ)
1
