AQUA VIEWER(ポンプ液晶操作盤)

特長

AQUA VIEWER(ポンプ液晶操作盤)

安全機能充実、簡単、きれい、日本機械工業の新しいポンプ液晶操作盤

安全機能充実、簡単、きれい、日本機械工業の新しいポンプ液晶操作盤

このポンプ液晶操作盤は自動揚水装置、圧力制御装置など消火活動を支援する装置を一つの画面で容易に操作、監視することを可能にします。
安全性能を追求し、簡単操作で新しくなったアクアビューワが、現場活動において、消防隊員を強力にサポートします。


消防隊員の安全を追求した「安全機能」

自動調圧設定機能

自動調圧設定機能

放水開始後、放水圧力を幅広い設定範囲で保つよう自動制御します。
(設定範囲0.2〜1.5MPa0.1MPa刻みで設定可能)

上限圧力設定機能

放水開始時、放水圧力がすばやく上昇するようエンジン回転速度を所定回転速度まで上昇させる機能。放水圧力が設定圧力を超えないようスロットル上限を自動制御する安全機能。

各種警報機能

各種警報機能

揚水タイムオーバー、吸水圧力異常、低圧中継警報、高圧中継警報、各状態に合わせてブザー及び液晶画面内表示で警告します。
冷却水通水警報は液晶画面内の冷却水が赤色に点滅し警告します。

流量計の色が変化

流量計の色が変化

流量によって表示色が変化するので、現在の流量を把握できます。

※流量計の無い車両には流量計表示色変化機能はありません。


「安心」「簡単」「確実」な操作で、消防隊員をサポート

「安心」「簡単」「確実」な操作で、消防隊員をサポート

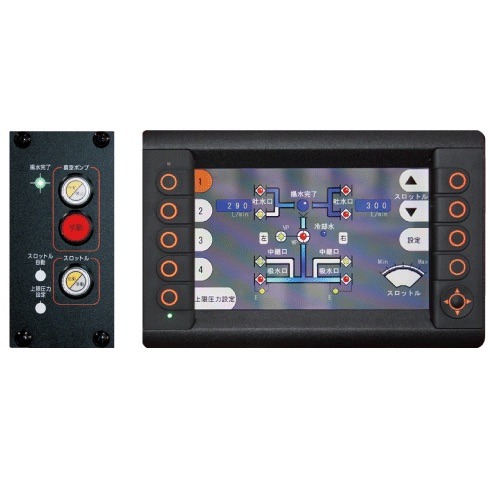

①高輝度液晶カラーモニター採用で視認性を向上

従来のモニターと異なり、屋外晴天時でも鮮明で見やすい高輝度液晶を採用。
自動調光機能でどんな場面でも、最適な明るさに自動調整。
7インチのパネルサイズを確保し、消防隊員をサポートします。

②手袋のままでも操作ができるボタンスイッチ

操作性の良いボタンスイッチを採用。
従来の液晶タッチパネル式とは異なり、手袋をしたままの操作が可能となりました。
さらに、操作可能箇所のボタンのみが点灯します。夜間の操作でも配置がわかりやすく押し間違えを防止します。

③夜間活動でも安心、透過光照明スイッチ採用

操作パネルには、真空ポンプ「作動 / 停止」「手動」スイッチ及びスロットル「自動 / 手動」スイッチを透過光照明式で備えています。
夜間の操作で消防隊員をサポートします。


その他機能

放水反動力表示機能

各ノズル口径と流量より、放水反動力を算出し反動力を表示します。

放水隊員が見えない状況下でも、反動力を予測することで、放水反動事故を抑制します。

※放水反動力は目安としてください。

※流量計の無い車両には放水反動力表示機能はありません。

水量計・液量計表示

タンク内の水量・液量を表示。残数量により、警報及び点灯でお知らせします。

また、タンク内の水量と放水流量より、残り放水可能時間を表示します。

※水槽放水可能時間表示は目安となります。

※流量計の無い車両には水槽放水可能時間表示機能はありません。

吸管巻取吸水口・水槽吸水口表示

吸管巻取吸水口のコックの「開/閉」を表示します。

※吸管巻取装置の無い車両には吸管巻取吸水口の表示機能はありません。

水槽吸水口のコックの「開/閉」を表示します。

※水槽の無い車両には水槽吸水口の表示機能はありません。

・このWeb上に掲載されている写真及び情報は、製品の改良のため予告なく変更することがあります。
